四柱液壓機壓力繼電器的結構及工作原理

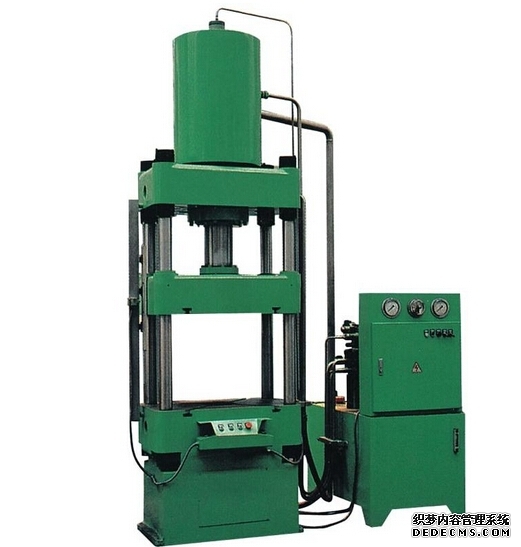

四柱液壓機壓力繼電器是利用液壓信號對電動微動開關觸點進行開關的液壓電氣轉換元件。液壓機品牌在活動橫梁下和工作臺面上分別安裝上砧和下砧。工作力由上、下橫梁和立柱組成的框架承受。采用泵-蓄能器驅動的大、中型的自由鍛水壓機常采用三個工作缸，以得到三級工作力。工作缸外還設有向上施加力的平衡缸和回程缸。四柱立式液壓機與傳統的沖壓工藝相比，液壓成形工藝在減輕重量、減少零件數量和模具數量、提高剛度與強度、降低生產成本等方面具有明顯的技術和經濟優勢，在工業領域尤其是汽車工業中得到了越來越多的應用。數控高精度液壓機圖樣及技術文件的技術要求，應符合有關現行標準的規定，并應按照規定程序經過批準后，方可用于生產。800噸四柱液壓機所用的工作介質的作用不僅是傳遞壓強，而且保證機器工作部件工作靈敏、可靠、壽命長和泄漏少。它是液體

當壓力系統中的壓力上升或下降到由彈簧力預設的開啟和關閉壓力時，微動開關可以開啟、關閉或關閉

出電信號，控制進行電氣設備元件技術動作，實現泵的加載或卸荷、執行工作元件的順序以及動作或系統的安全保

護和連鎖等功能。

一、典型企業結構及工作基本原理

根據壓力敏感元件的不同，壓力繼電器分為膜片式、柱塞式、彈簧管式和波紋管式。

四柱液壓機當油口 p 壓力因泄漏或其他原因下降到一定值時，彈簧10通過滾珠8柱塞3下移！

6鋼球通過彈簧5的彈力定位柱塞，微動開關觸點的彈力使杠桿1和鋼球4復位，電路斷開。

或接通。

當控制系統液壓使柱塞3上移時，除克服彈簧10的彈簧力外，還需不斷克服貿易摩擦產生阻力；當控銀

當液壓降低時，彈簧10向下移動柱塞3，并且摩擦力反向。因此，當控制液壓上升時，啟動壓力繼電器

(這種壓力稱為開啟壓力或動作壓力) ，如果控制壓力略有下降，壓力繼電器不復位，而是

當控制壓力降低到關閉壓力(或復位壓力)時，它被復位。調節螺釘7可以調節柱塞3的運動。
