液壓機常用液壓缸

發布時間：2023-06-02T16:33:20更新時間：2023-06-02T16:33:04 瀏覽量：174

[文章摘要]: 1.液壓機增壓缸液壓機使用的增壓缸也被稱為增壓器。伺服液壓機一般由本機（主機）、動力系統及液壓控制系統三部分組成。液壓機分類有閥門液壓機，液體液壓機，工程液壓機。高精度液壓機產生的總壓力較大，常用于鍛造和沖壓。鍛造水壓機又分為模鍛水壓機和自由...

1.液壓機增壓缸

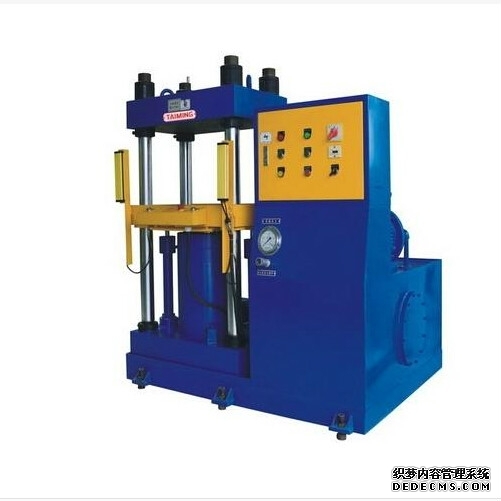

液壓機使用的增壓缸也被稱為增壓器。伺服液壓機一般由本機（主機）、動力系統及液壓控制系統三部分組成。液壓機分類有閥門液壓機，液體液壓機，工程液壓機。高精度液壓機產生的總壓力較大，常用于鍛造和沖壓。鍛造水壓機又分為模鍛水壓機和自由鍛水壓機兩種。模鍛水壓機要用模具，而自由鍛水壓機不用模具。中國制造的第一臺萬噸水壓機就是自由鍛造水壓機。三梁四柱液壓機基本原理是油泵把液壓油輸送到集成插裝閥塊，通過各個單向閥和溢流閥把液壓油分配到油缸的上腔或者下腔，在高壓油的作用下，使油缸進行運動.液壓機是利用液體來傳遞壓力的設備。800噸四柱液壓機所用的工作介質的作用不僅是傳遞壓強，而且保證機器工作部件工作靈敏、可靠、壽命長和泄漏少。增壓器是將低壓油轉化為高壓油，用于液壓系統的高壓支路。增壓器具有單作用(如圖4-6(a)所示)和雙作用(如圖4-6(b)所示)。本實用新型由有效面積大的液壓缸和有效面積大的小液壓缸組成。主缸為大缸，輸入壓力為 PD，小缸為輸出缸，輸出壓力為 P20。如果連續輸出高壓油，則需要使用雙作用增壓器。雙作用增壓器是兩個單作用增壓器的組合。在往復運行過程中，可通過兩個高壓端連續向液壓系統供油。

需要指出的是，助力缸只能將高壓端輸出的油傳遞給其他液壓缸以獲得大推力，不能直接作為執行機構。因此，它應該安裝在盡可能靠近執行機構的地方。

增壓缸常用于壓鑄機、成型機等設備的液壓控制系統中。

2.液壓機伸縮缸

液壓機伸縮油缸由兩級或多級活塞液壓缸組成。前述活塞缸的活塞是伸縮缸，也稱為多級缸。當伸展時，可以獲得更長的工作行程。

如圖4-7所示。第一氣缸的活塞作為第二氣缸的氣缸工作。活柵由大向小依次伸展，相應的推力由大向小減小，速度由慢向快發展。J 系列空載收縮一般從小到大進行。

伸縮缸的活塞桿伸展行程大，收縮時結構尺寸小。本實用新型適用于舉升車輛和其它需要占用較小空間的機器。如起重機的伸縮臂油缸、自卸車的舉升油缸等。

3.液壓機齒條活塞缸

液壓機的齒輪齒條活塞缸由帶齒條的雙活塞缸和齒輪齒條機構可以組成。如圖4 -8所示，當液壓油推動作用活塞左右往復不斷運動時，齒條推動我國齒輪往復運動，從而能夠帶動社會工作重要部件具有周期性循環往復運動。齒條氣缸系統主要包括用于控制機械手、磨床進給機構、轉臺分度機構和旋轉夾具等。

4.液壓機多位液壓缸

液壓機的多工位液壓缸一般為等徑雙桿活塞缸，如圖4-9所示。油缸的兩端具有進油口a、b，油缸沿軸向具有多個出油孔，例如c、cz、c3、c4、cs。每個排氣口連接到控制閥，控制閥關閉排氣口或將排氣口連接到罐體(示出)。當a和b以相同的壓力通過液壓流體時，所有出口都關閉，因為活塞的兩端受到相同的力，并且它們保持在相同的位置（圖4-9（a））。如果A和B以相同的壓力通過液壓油，并且出口控制閥打開以與油箱連通，例如1C4與油箱相遇，則油箱右油室中的油壓降低，活塞向右移動，直到關閉h端口，當兩個腔室之間的壓力再次相等時，活塞停止在該位置（圖4-9（b））。
