液壓機液壓缸的類型和特點

發布時間：2023-07-29T08:01:26更新時間：2023-07-29T08:01:25 瀏覽量：133

[文章摘要]: 液壓機液壓缸的類型和特點液壓機的液壓缸按作用方式可分為單作用液壓缸和雙作用液壓缸。四柱萬能液壓機圖樣及技術文件的技術要求，應符合有關現行標準的規定，并應按照規定程序經過批準后，方可用于生產。熱壓機一種利用液體靜壓力來加工金屬、塑料、橡膠、...

液壓機液壓缸的類型和特點

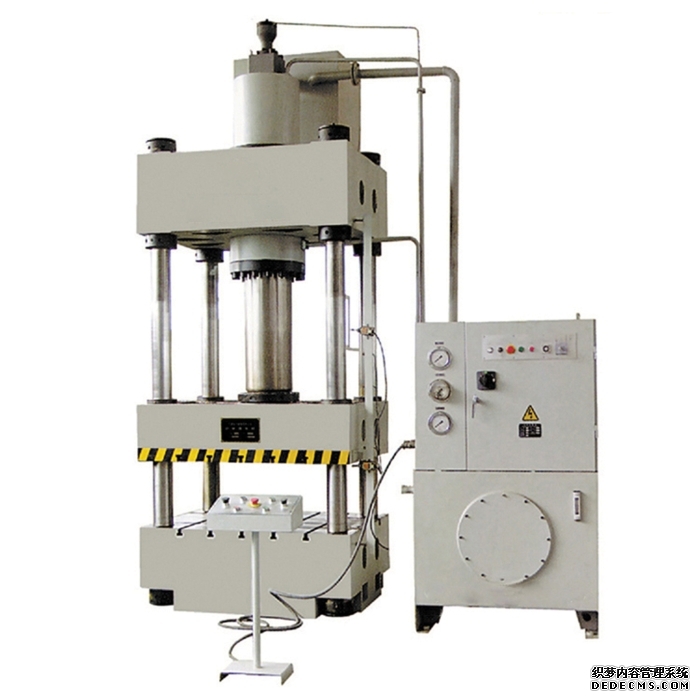

液壓機的液壓缸按作用方式可分為單作用液壓缸和雙作用液壓缸。四柱萬能液壓機圖樣及技術文件的技術要求，應符合有關現行標準的規定，并應按照規定程序經過批準后，方可用于生產。熱壓機一種利用液體靜壓力來加工金屬、塑料、橡膠、木材、粉末等制品的機械。它常用于壓制工藝和壓制成形工藝，如：鍛壓、沖壓、冷擠、校直、彎曲、翻邊、薄板拉深、粉末冶金、壓裝等等。塑料熱壓成型機液體在密閉的容器中傳遞壓力時是遵循帕斯卡定律。四柱液壓機的液壓傳動系統由動力機構、控制機構、執行機構、輔助機構和工作介質組成。動力機構通常采用油泵作為動力機構，一般為積式油泵。真空熱壓成型機除了用于鍛壓成形外，三梁四柱液壓機也可用于矯正、壓裝、打包、壓塊和壓板等。單個液壓缸利用液壓推動活塞向一個方向運動，而反向運動是靠外力實現的。液壓機的雙作用液壓缸利用液壓推動活塞雙向運動。這種液壓缸應用最廣泛。液壓缸按其結構特點可分為三類:活塞式液壓缸、柱塞式液壓缸和擺動式液壓缸。液壓缸除了單獨使用外，還可以與幾個機構組合或與其他機構組合來完成特殊功能。

液壓機擺動式液壓缸

液壓機結構擺動式液壓缸是輸出控制轉矩并實現循環往復進行擺動的執行系統元件，也稱為一個擺動以及液壓驅動馬達，分為單葉片和雙葉片通過兩種。如圖4 -7所示為單葉片式擺動缸，它主要由兩個定子塊、缸體、轉子、葉片、左右不同支承盤等組成。定子塊1固定在加工缸體2上，葉片6和轉子5連接結合在一起，當油口a，b相繼通壓力油時，葉片便帶轉子作往復不斷擺動。圖4 -8為雙葉片之間擺動作用液壓缸工作結構圖。

單葉氣缸的擺角一般不大于280 °，而雙葉氣缸的擺角一般不大于1500 °，其輸出扭矩是單葉氣缸的兩倍，角速度是單葉氣缸的一半。擺動油缸結構緊湊，輸出扭矩大，但密封困難。

液壓機液壓缸零件裝配

液壓機液壓缸修理后的裝配技術

A.液壓機活塞總成的裝配?；钊麍A環上的支撐環是兩個徑向切開的半環。當支撐環圓周切割后變形，支撐環卡在活塞環形槽內時，需要檢查缸筒內孔著色情況，研磨支撐環外圈，使著色面積達到70%。安裝支撐環的密封件后，活塞組裝完成。

b.液壓機活塞桿進行組件以及裝配。組件主要包括一個緩沖套、密封圈、活塞控制組件、后緩沖套14等零件，應按以順序發展逐步裝人。

C.液壓缸總裝。在活塞總成進入缸筒之前，應準備專用夾具，以防止活塞上的密封膨脹在進入缸筒時被去除邊緣，同時將兩個半環居中的四個支撐環兩次進入缸筒。這種特殊夾具如圖2-79所示。夾具可以與手柄一起延伸并緊固在一起。圓D尺寸等于氣缸孔尺寸。活塞桿進入缸筒后，用4個螺栓將前端蓋和護罩端蓋裝配好，注意兩端密封圈的安裝。螺栓擰緊均勻后，將前端蓋活塞桿密封座（導套）、密封件和防塵圈壓蓋逐一安裝。安裝上述零件時，務必轉動活塞桿，檢查活塞桿是否抬起。
