單柱液壓機滑塊的工作原理

發布時間：2023-05-19T12:19:49更新時間：2023-05-19T12:19:19 瀏覽量：80

[文章摘要]: 在單柱液壓機滑塊不能返回并減緩故障發生之前，我們首先了解滑塊的工作原理: 1.快速下降，電磁通電，上液壓機先導閥和主換向閥干預系統左位，液壓控制單向閥打開，上液壓機快速下降。 500噸液壓機一般由本機（主機）、動力系統及液壓控制系統三部分組成。液壓機...

在單柱液壓機滑塊不能返回并減緩故障發生之前，我們首先了解滑塊的工作原理:

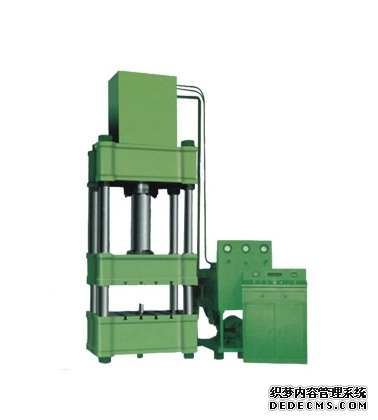

1.快速下降，電磁通電，上液壓機先導閥和主換向閥干預系統左位，液壓控制單向閥打開，上液壓機快速下降。500噸液壓機一般由本機（主機）、動力系統及液壓控制系統三部分組成。液壓機分類有閥門液壓機，液體液壓機，工程液壓機。三向液壓機對于空心變截面結構件，傳統的制造工藝是先沖壓成形兩個半片，然后再焊接成整體，而液壓成形則可以一次整體成形沿構件截面有變化的空心結構件。鋰電池熱壓機設計應布局合理，造型美觀，使用性能安全可靠，操縱靈敏輕便，手操縱力不大于49N(5kgf) 腳踏力不大于78?4N(8kgf)。熱壓機品牌液壓機的驅動系統主要有泵直接驅動和泵-蓄能器驅動兩種型式。泵直接驅動　這種驅動系統的泵向液壓缸提供高壓工作液體，配流閥用來改變供液方向，溢流閥用來調節系統的限定壓強，同時起安全溢流作用。此時，系統中的油流如下

進口: 液壓泵。順序閥。上缸換向閥。單向閥。上缸室

回油回路：上液壓機下腔-液壓控制單向閥-上缸換向閥-下裝換向閥-油箱

上滑塊在自身重量下迅速下降。由于液壓泵的流量很小，油箱內的油也通過液壓單向閥流入上部液壓機的上腔。

圖2。壓力進行緩慢時，由上滑塊與工件直接接觸，當上缸壓力不斷上升時，液壓系統控制單向閥關閉，壓力以及轉速將由液壓泵的流量管理決定，同時油流迅速發展下降。

3.繼續滾動。當系統內壓力上升到壓力繼電器的作用時，發出電信號，控制電磁鐵斷電，先導閥和上缸換向閥處于中間位置，此時系統進入保壓。保持時間由電氣控制電路中的時間繼電器控制，可在0分鐘-24分鐘內調節。維持壓力時，除了液壓泵在較低壓力下卸載外，系統中沒有油流。液壓泵卸載的油路如下

液壓泵。順序閥。商用汽缸換向閥。下汽缸換向閥。罐

4.迅速返回。繼電器延時后，保壓過夜，電磁鐵通電，先導閥在正確的位置介入系統，泄壓閥使上液壓機的換向閥也在正確的位置接入系統。此時，液壓止回閥打開，上部液壓機快速返回。

5.原地沒有停下。當上滑塊機構上升發展直到止動器碰到原位行程控制開關時，電磁鐵斷電，先導閥和上液壓機換向閥都處于一種中間中心位置。此時，上液壓機停止。液壓泵在較低成本壓力下進行計算卸載。
