四柱液壓機徑向柱塞泵的工作原理

發布時間：2023-01-10T09:53:00更新時間：2023-01-10T09:52:50 瀏覽量：156

[文章摘要]: 四柱液壓機 徑向柱塞泵的工作基本原理以及如何? 如何計算流量？徑向柱塞泵的特點是：① 徑向柱塞泵的柱塞和傳動軸相互垂直。熱壓機廠家采用電動控制，設有點動及半自動循環，可保壓延時，并具有良好的滑塊導向性，操作方便、易于維修、經濟耐用。根據用戶的需要...

四柱液壓機徑向柱塞泵的工作基本原理以及如何?

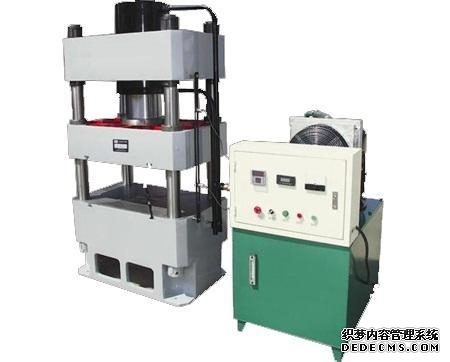

如何計算流量？徑向柱塞泵的特點是：① 徑向柱塞泵的柱塞和傳動軸相互垂直。熱壓機廠家采用電動控制，設有點動及半自動循環，可保壓延時，并具有良好的滑塊導向性，操作方便、易于維修、經濟耐用。根據用戶的需要可增設熱工儀表、頂出缸、行程數顯、計數等功能。四柱液壓機500噸價格適合于中心載荷零件的彎曲、成型、翻邊等多種工藝，配上沖裁緩沖裝置后，還可以用于沖孔，落料加工，是船舶行業、壓力容器行業、化工等行業的首選產品。150噸四柱液壓機一種利用液體靜壓力來加工金屬、塑料、橡膠、木材、粉末等制品的機械。它常用于壓制工藝和壓制成形工藝，如：鍛壓、沖壓、冷擠、校直、彎曲、翻邊、薄板拉深、粉末冶金、壓裝等等。上下液壓機重要的導軌付及立柱、活(柱)塞等應采取耐磨措施。滑塊導軌工作而(或鋃條面)與機身尋軌工作面應保持必要的硬度差。它是軸向配油徑向柱塞泵的工作原理圖，定子與氣缸的偏心<轉子的偏心<偏心為e，柱塞徑向布置在氣缸內。與氣缸內的孔緊密配合的襯套4安裝在固定的油分配軸上。當氣缸由原動機順時針旋轉時，通過離心力<或低壓油>將柱塞壓在定子內壁上。因?yàn)槠牡拇嬖冢?/p>

四柱式液壓機上半部的柱塞底部的密封腔體積會逐漸增大，因此通過窗口上的油分配軸進行系泊。同時，下半周各柱塞底部密封腔體積將逐漸減小，油將通過配油軸 b 窗口壓出。每次旋轉氣缸體，每個柱塞腔吸油一次。軸向油孔是鉆在油的分配軸上，通過窗口 a 和 b 彎 | 到液壓泵的吸、壓油口。

②徑向柱塞泵的實際流量計算公式為

q=Vnηv= ~ d2 X2…7v=專d2…7v (4山式中符號研究意義方法同前。可見，當偏心距e不可調時為定量泵，當e可調時，即為一個變量泵。通過中國移動以及定子發生改變這種偏心e的方向，則吸壓油也變向。

徑向活塞泵的流量也是脈動的，因?yàn)闅飧字谢钊乃俣炔痪鶆颉?當柱塞數為奇數時，流動脈動較小。

3四柱液壓機徑向柱塞泵擁有屬性徑向尺寸大，結構復雜，自吸能力差，配油軸受到徑向不平衡和平衡力的作用，工作壓力不高。

采用單向閥作為配油機構，可構成一種配油閥式徑向柱塞泵。圖4-1顯示了帶有閥油分配的單柱塞徑向柱塞泵。實際上，配閥配油徑向柱塞泵的產品一般是由3~5個徑向均勻分布的活塞組成。由密封性能好的單向閥組成的閥配油徑向柱塞泵，容積效率和壓力高，最大壓力可達100MPa以上。但由于原動機功率的限制，這種泵的流量較小。

四柱液壓機徑向柱塞泵上也可以通過安裝以及各種與軸向柱塞泵類似的變量?jī)?nèi)部控制管理機構，構成一個變量泵。
