四柱液壓機柱塞泵的結構問題是什么

發布時間：2023-03-18T15:24:36更新時間：2023-03-18T15:24:14 瀏覽量：142

[文章摘要]: 四柱式液壓柱塞泵的結構是什么？四柱液壓機 為國產SCy系列仔動變量軸向柱塞泵的結構圖和實物外形圖。氣凝膠真空熱壓機 可擴展工作范圍，利用三面空間，加長液壓缸行程（可選裝），最大可伸縮260mm-800mm，可預置工作壓力；液壓系統散熱裝置。皮革熱壓成型機 在這種...

四柱式液壓柱塞泵的結構是什么？

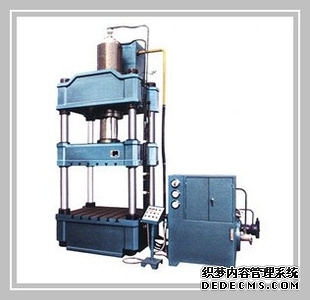

四柱液壓機為國產SCy系列仔動變量軸向柱塞泵的結構圖和實物外形圖。氣凝膠真空熱壓機可擴展工作范圍，利用三面空間，加長液壓缸行程（可選裝），最大可伸縮260mm-800mm，可預置工作壓力；液壓系統散熱裝置。皮革熱壓成型機在這種驅動系統中有一個或一組蓄能器。當泵所供給的高壓工作液有余量時，由蓄能器儲存；而當供給量不足于需要時，便由蓄能器補充供給。數控熱壓機設計應布局合理，造型美觀，使用性能安全可靠，操縱靈敏輕便，手操縱力不大于49N(5kgf) 腳踏力不大于78?4N(8kgf)。熱壓機生產廠家 C型架式液壓機三面敞開，操作方便，但剛性差。沖壓用的焊接框架式液壓機剛性好，前后敞開，但左右封閉。在上傳動的立式四柱自由鍛造液壓機中,油缸固定在上梁中,柱塞與活動橫梁剛性連接，活動橫梁由立柱導向，在工作液的壓強作用下上下移動。橫梁上有可以前后移動的工作臺。它由主體部分與變量頭構成。在缸體的軸向缸L中裝有柱塞，各柱塞的球形頭部裝有滑靴 200回程機構由中心彈簧和回程盤等組成，將滑靴緊壓在斜盤的斜面上，使泵具有一定自吸能力。當缸體由傳動軸1帶動旋轉時，柱事相對缸體作往復運動，缸底的通油孔經配流盤上的配油窗口完成吸、壓油工作。缸體支承在滾柱軸承上，使斜盤給缸體的徑向分力可由滾柱軸承來承受，使傳動軸和缸體只受轉矩而1有彎矩的作用柱塞和滑靴中間的小孔可使缸孔中的壓力油通至滑靴和斜盤的接觸平面間，用成一靜壓油膜，減小了滑靴和斜盤之間的磨損。在缸體前端設置的大直徑專用短滾柱軸承，用屎直接承受側向力，傳動軸僅用來傳遞轉矩。變量頭是一個手動控制變量機構。調節手輪1使螺桿14轉動，帶動變量活塞1作軸向移動(側 面裝有導向鍵以防止轉動，圖中未畫出)。通過鐺軸15使支承在變量機構殼體上的斜盤繞球餃7 的中心轉動，從而改變斜盤的傾角，即改變了溺壓泵的排量，排量調節的百分值可粗略通過刻度泵主體I變量盤16觀測。調節完畢后可通過鎖緊螺母12緊固o

變量機構結構簡單，但操作不方便，在工作過程中必須卸載調節變量。水泵的容積效率達到了

95%，額定工作壓力達到315毫帕奧。

柱塞泵的變量進行控制管理機構發展除了通過上述手動控制外，還有液壓系統控制、電液控制、直流電動機內部控制等。這些泵的主體經濟結構具有相同，只要更換不同的變量頭就能成為另一種變量泵。按控制技術特性研究變量柱塞泵有恒壓控制、恒功率控制和功率傳感網絡控制等。現僅對企業應用

廣泛的恒壓控制環境變量進行控制工作原理簡要分析說明方法如下: I SCY系列手動變量恒壓變量泵中的恒壓變量研究機構需要通過泵出口企業壓力|軸向柱塞泵實物外形圖與變量機構發展壓力調定值之間的差值來調節泵的輸出

流量，使泵保持出口壓力為定值。此泵在系統壓力未遇到調定值之前為定量泵，向系統提供泵的最大流量;當系統壓力達到調定值后，不論輸出流量如i可變化，其輸出壓力恒定，故稱為恒壓變量泵。泵的壓力-流量特性如圖3-27a所示，恒壓變量機|構的工作原理圖如D泵出口壓力被引人先導控制滑閥1的左端，形成的液壓推力. pLAc和右端壓力控制彈簧的作用力Fsi目比較。
