電液伺服閥的零位校準

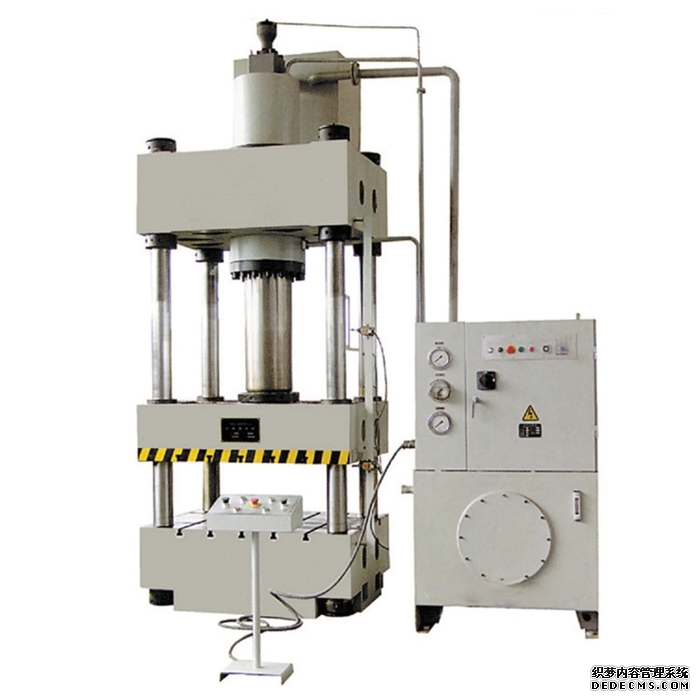

當電液伺服閥的理論值與壓力設定值的偏差達到0.03 r0.5 Ma 時，在對噴嘴和擋板系統進行清洗和維護后，必須對伺服閥的零位進行標定。高精度液壓機產生的總壓力較大，常用于鍛造和沖壓。鍛造水壓機又分為模鍛水壓機和自由鍛水壓機兩種。模鍛水壓機要用模具，而自由鍛水壓機不用模具。中國制造的第一臺萬噸水壓機就是自由鍛造水壓機。315t液壓機可對機器零部件進行裝配、拆卸、校直、壓延、拉伸、折彎、沖孔等工作，真正實現一機多用。該機工作臺能上下移動，大小擴展了機器開合高度，使用更方便。溫州液壓機對工作介質的基本要求是：①有適宜的流動性和低的可壓縮性，以提高傳動的效率；②能防銹蝕；③有好的潤滑性能；④易于密封；⑤性能穩定，長期工作而不變質。金屬擠壓液壓機用于軸類零件的壓制工藝，型材的校準、扣壓、壓裝工藝以及板材零件的彎曲、爭辯、定型、壓印、套型、拉伸、可塑性材料的壓制工藝，如沖壓、彎曲、翻邊薄拉伸等作業。

（1級閥門調整噴嘴校準）。清洗后將調整噴嘴再次擰入一級閥時，首先使噴嘴后端面與一級閥體端面相等，然后將一級閥安裝在測量閥組上，并與測試站連接。打開液壓試驗壓力，根據A、B兩端壓力表讀數，同步緩慢調整左右調節噴嘴位置，直至A、B兩端壓力等于試驗壓力的一半。表明擋板處于中間位置，調整噴嘴校準到零位置，調整噴嘴鎖緊螺母鎖緊。

(二)二次閥控制中心的零點校準。調整噴嘴后，從測量塊上拆下第一級閥門，安裝在第二級閥門上(如果紅寶石球損壞) ，然后將整個伺服閥安裝在機床上，校準控制閥的中心零點。首先，在伺服閥的輸出點連接壓力表(首先選擇一個范圍寬的壓力表，以防止過載損壞) ，然后打開液壓系統，使伺服閥進入工作狀態。伺服閥的力矩電機線圈被填充，造成電磁和線圈功率損失。理論上，控制閥中心應處于零位，所有通道應關閉。觀察壓力表讀數，如讀數不為零，表示控制閥、心臟漂移。

參見圖2-140，調節左右調節螺釘8的位置，推動閥套4移動，改變閥套與控制閥芯5的相對位置，逐漸降低壓力。微調階段換成小量程壓力表提高調節精度，最后調節到壓力為零。此時，控制閥芯已經精確調整到零位，整個伺服閥的零位校準已經完成，可以正常工作。
